Recursos do produto
- Conexão de string paralela:Combina duas, três ou quatro ramificações de string fotovoltaica em uma única conexão de saída.
- Construção de ramal moldado:Integra a junção de ramificação em um corpo compacto para maior estabilidade mecânica e roteamento de cabos mais limpo.
- Capacidade de alta-tensão:Suporta sistemas fotovoltaicos com tensões operacionais de até 1.500 V CC quando o modelo selecionado e o conjunto completo do conector são classificados adequadamente.
- Proteção de conexão externa:Fornece proteção IP68 na condição totalmente acoplada, ajudando a resistir à entrada de poeira e água em instalações solares expostas.
- Opções de condutores flexíveis:Disponível para tamanhos de cabos fotovoltaicos comuns de 2,5 a 10 mm², dependendo do conector selecionado e da configuração do cabo.
- Trabalho de instalação reduzido:A geometria da ramificação pré-montada minimiza a emenda em campo e ajuda a reduzir o tempo de instalação.
- Várias opções de topologia:Os designs 2-para 1, 3 para 1 e 4 para 1 facilitam a correspondência de diferentes sequências de módulos e layouts de entrada do inversor.
Estrutura de cabos e conectores
|
Componente |
Função |
|
Corpo do conector de ramificação |
Junção moldada que combina múltiplas ramificações de entrada em um caminho de saída. |
|
Interfaces de conector macho e fêmea |
Forneça conexões CC polarizadas-protegidas contra toque para conectores fotovoltaicos correspondentes. |
|
Contatos metálicos |
Conduza a corrente CC através de uma conexão elétrica crimpada de baixa resistência-. |
|
Elementos de vedação |
Proteja a conexão contra poeira e umidade quando os conectores estiverem corretamente montados e totalmente acoplados. |
|
Cabos fotovoltaicos |
Fornece roteamento flexível entre o corpo da ramificação, as cadeias e o equipamento downstream. |
|
Recursos de bloqueio |
Ajude a evitar a separação acidental e a manter uma conexão mecânica segura. |
Aplicações Típicas
- Matrizes de telhados residenciais:Combina strings de módulos paralelos onde o espaço no telhado e os caminhos{0}}de roteamento de cabos são limitados.
- Telhados solares comerciais:Organiza múltiplas conexões de string antes de direcionar o circuito CC combinado em direção a um inversor ou equipamento combinador.
- Sistemas{0}}fotovoltaicos montados no solo:Fornece um ponto de ramificação compacto para blocos de array repetidos e fiação de campo estruturada.
- Carports solares:Suporta gerenciamento organizado de cabos onde os condutores fotovoltaicos devem seguir vigas, colunas e caminhos de roteamento fechados.
- Extensões e repotenciação do sistema:Adiciona cadeias paralelas compatíveis quando uma entrada de inversor existente e um projeto elétrico podem aceitar a corrente adicional.
Especificações de referência
|
Item |
Especificação |
|
Tipo de produto |

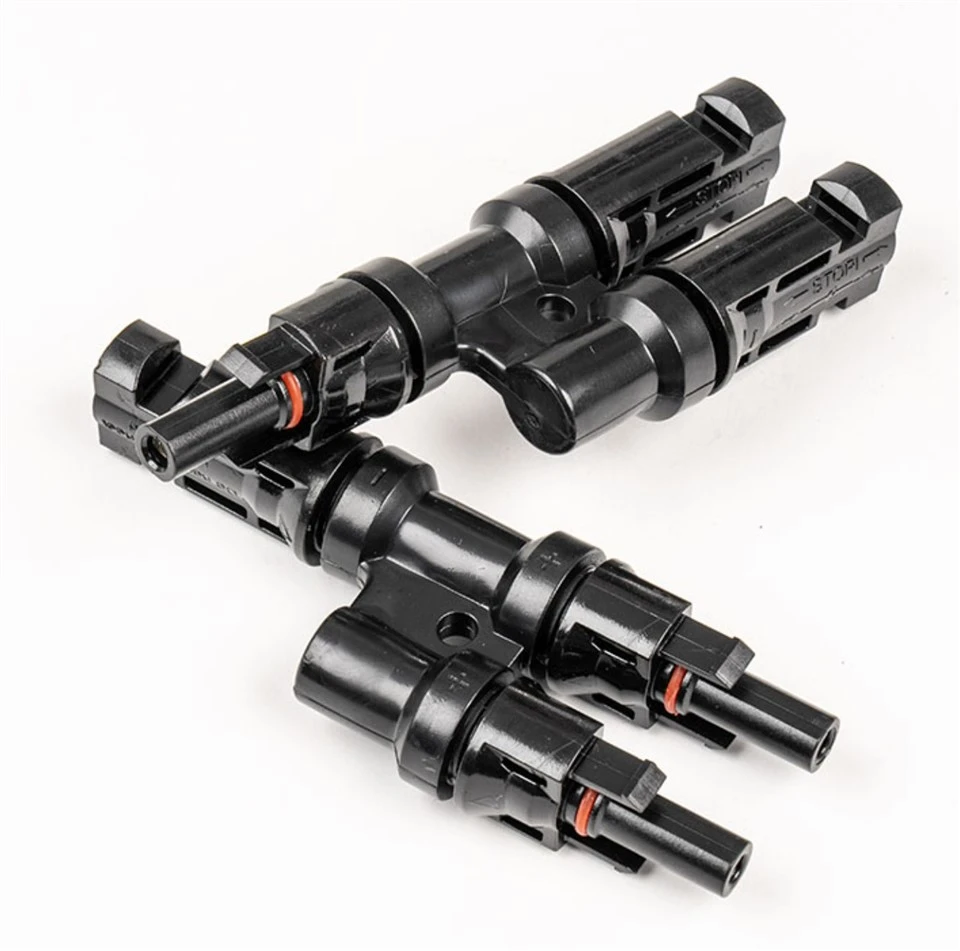

Conector fotovoltaico de ramal- moldado em T |
|
Tensão nominal |
Até 1.500 V CC |
|
Configurações disponíveis |
2 para 1, 3 para 1 e 4 para 1 |
|
Corrente nominal |
Depende do modelo do conector, tamanho do condutor, condições ambientais e topologia do ramal |
|
Gama típica de cabos |
2,5-10mm² |
|
Proteção ambiental |
IP68 quando totalmente acoplado; dependente do modelo |
|
Método de conexão |
Ramificação-moldada de fábrica com interfaces de conector fotovoltaico compatíveis |
|
Ambiente de aplicação |
Circuitos DC fotovoltaicos externos |
|
Opções padrão aplicáveis |
Opções de produtos IEC 62852 e UL 6703 |
Informações a serem incluídas em sua consulta
- Configuração de filial necessária: 2 para 1, 3 para 1 ou 4 para 1
- Tensão máxima do sistema e temperatura mínima de projeto do local
- Corrente de curto-circuito-do módulo e corrente de potência máxima
- Número de strings paralelas e limites de corrente de entrada do inversor-
- Tamanho do condutor do cabo fotovoltaico e diâmetro externo do cabo
- Polaridade necessária do conector, comprimento do cabo e tipo de interface
- Opção de produto IEC 62852 ou UL 6703 necessária
- País do projeto, ambiente de instalação e quantidade anual
